为何PCB电路板需要有测试点？

标签: 电路板 阅读量:4225 发布时间:2017-02-09

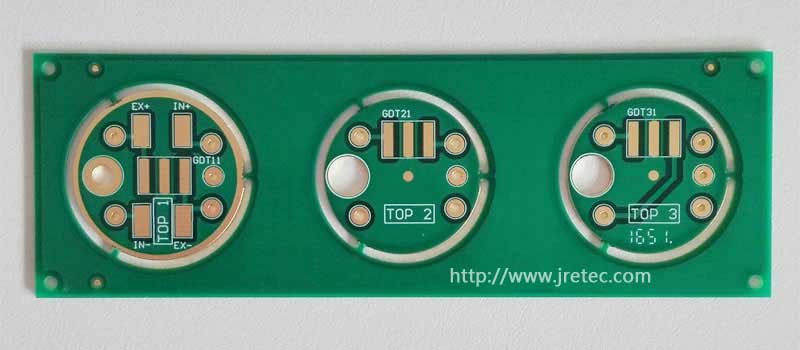

基本上设置测试点的目的是为了测试电路板上的零组件有没有符合规格以及焊性，比如说想检查一颗电路板上的电阻有没有问题，最简单的方法就是拿万用电表量测其两头就可以知道了。

可是在大量生产的工厂里没有办法让你用电表慢慢去量测每一片板子上的每一颗电阻、电容、电感、甚至是IC的电路是否正确，所以就有了所谓的ICT自动化测试机台的出现，它使用多根探针（一般称之为「针床」治具）同时接触板子上所有需要被量测的零件线路，然后经由程序控制以序列为主，并列为辅的方式循序量测这些电子零件的特性，通常这样测试一般板子的所有零件只需要1~2分钟左右的时间可以完成。

但是如果让这些探针直接接触到板子上面的电子零件或是其焊脚，很有可能会压毁一些电子零件，反而适得其反，所以聪明的工程师就发明了「测试点」，在零件的两端额外引出一对圆形的小点，上面没有防焊，可以让测试用的探针接触到这些小点，而不用直接接触到那些被量测的电子零件。

随着科技的演进，电路板的尺寸也越来越小，可是电子零件却越来越多，所以测试点占用电路板空间的问题，经常在设计端与制造端之间拔河。测试点的外观通常是圆形，因为探针也是圆形，比较好生产，也比较容易让相邻探针靠得近一点，这样才可以增加针床的植针密度。使用针床来做电路测试会有一些机构上的先天上限制，比如说：探针的最小直径有一定极限，太小直径的针容易折断毁损；针间距离也有一定限制；某些高零件的旁边无法植针等。

由于板子越来越小，测试点多寡屡屡被拿出来讨论，现在已经有了一些减少测试点的方法出现，如 Net test、Test Jet、Boundary Scan、JTAG等；也有其它的测试方法想要取代原本的针床测试，如AOI、X-Ray，但目前每个测试似乎都还无法100%取代ICT。
